Didattica

Esercitazione 6:
Foglio dei componenti del Filtro del 1° e 2° stadio - 2023 / 2024

Esercitazione 6:
Esempio di montaggio del Filtro del 1° e 2° stadio - 2023 / 2024

Esercitazione 9:
Schema Elettrico Circuito Rumore Elettronico - 2023 / 2024

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line
Diodo	1N4148 Fast Switching Diodes	0,2A 75V
Led	High Intensity LED: Red, Yellow, Green, Pure green	da 5mm
Transistor	2N2222 High Speed Switches NPN Transistor	1A 40V
Transistor	BC547B NPN General Purpose Amplifier	0.5A 45V
Transistore	BDX33C NPN Complementary Silicon Power Darlington	10A 100V
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line
4 OpAmp	TL084 General Purpose J-FET Quad Operational Amplifier	14PIN Dual in Line

Gli argomenti trattati al 1° Semestre 2024 - 2025 ( in Laboratorio ) ELETTRONICA II A sono:

ESERCITAZIONE 1:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Simulatore Analogico qucs: cenni storici e funzionamento, disegno dello schema elettrico,
differenze tra le simulazioni, impostazione delle simulazioni e visualizzazione dei risultati.

ESERCITAZIONE 2 e 3:
Laboratorio 3 e 16 dicembre 2024.

Queste sono le SLIDE del Prof. Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2024 - 2025.

Esercitazione 2 e 3:
Laboratorio 3 e 16 dicembre 2024 - 2024 / 2025

Power Point - Relazione del Laboratorio 2 e 3:
Laboratorio 3 e 16 dicembre 2024 - 2024 / 2025

Gli argomenti trattati al 2° Semestre 2023-2024 (in Laboratorio) ELETTRONICA II B sono:

ESERCITAZIONE 4:
Amplificatori Operazionali CMOS:
Progettazione assistita dal calcolatore di un Amplificatore Operazionale CMOS due stadi.
Caratteristiche tensione-corrente dei MOSFET e parametri dei modelli.
Definizione degli obiettivi di progetto.
Disegno del circuito e dimensionamento dei transistori.
Simulazioni delle principali caratteristiche.

ESERCITAZIONE 5:
Amplificatori Operazionali CMOS:
Progettazione assistita dal calcolatore di un Amplificatore Operazionale CMOS Folded Cascode.
Definizione degli obiettivi di progetto.
Disegno del circuito e dimensionamento dei transistori.
Simulazioni delle principali caratteristiche.

ESERCITAZIONE 6:
Simulazione e costruzione di FILTRI.
Filtri: Attivi RC e CR di vari ordini, HP BP e LP, Salley Key, Bridged T, Butterworth, Chebyshev, Rauch ...

ESERCITAZIONE 7:
Progetto di un amplificatore con BJT
Progetto preliminare e verifica del funzionamento con simulazioni qucs.

ESERCITAZIONE 8 - 1a parte:
ESERCITAZIONE 8 - 2a parte:
Realizzazione e Misura di un amplificatore a BJT
Montaggio del circuito con saldatura dei componenti
Verifica sperimentale del punto di lavoro dei transistor e della funzione di trasferimento
Caratterizzazione della distorsione armonica
Riconoscere i componenti: BJT, diodi e condensatori.
Verificare con il multimetro il punto di lavoro dei transistors.
Confrontare i risultati misurati con le simulazioni qucs.
Stimare sperimentalmente b del transistor Q1
Utilizzando l’oscill’oscopio e il generatore di funzioni, costruire per punti i diagrammi di Bode del Modulo e della Fase della funzione di trasferimento
Misura della Distorsione Armonica FFT.

ESERCITAZIONE 9:
RUMORE:
Manifestazioni del rumore elettronico
Sorgenti di rumore in Diodi, BJTs, MOSFETs
Realizzazione di un generatore di Rumore
Schema elettrico del circuito Rumore

Queste sono le SLIDE del Prof. Danilo Manstretta e del Prof. Andrea Mazzanti
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II B al 2° Semestre 2023 - 2024.

Esercitazione 4:
Amplificatori Operazionali CMOS - 2023 / 2024

Esercitazione 4:
Dimensionamento MOSFET 2stadi_nom - 2023 / 2024

Esercitazione 4:
Dimensionamento MOSFET 2stadi_redesign - 2023 / 2024

Esercitazione 5:
Progettazione di un OpAmp Folded Cascode che rispetti le specifiche di progetto - 2023 / 2024

Esercitazione 5:
Dimensionamento MOSFET Folded Cascode - 2023 / 2024

Esercitazione 5:
PPTX - Relazione sull'attività di Laboratorio - OpAmp CMOS Folded Cascode - 2023 / 2024

Esercitazione 6:

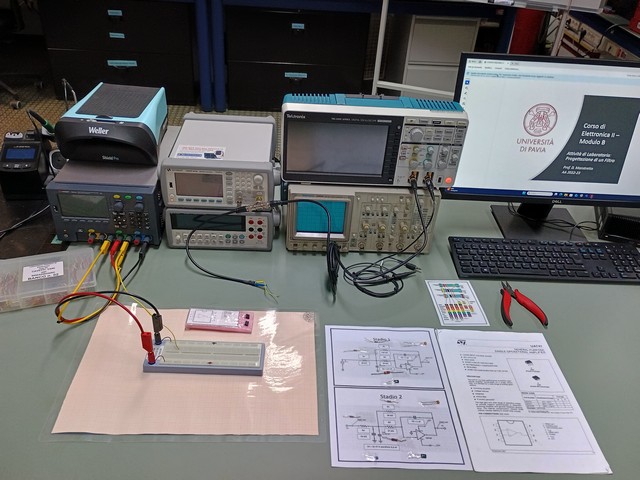

Progettazione di Filtro del 1° e 2° stadio - 2023 / 2024

Esercitazione 7:
Progetto e simulazione di un amplificatore con BJT - 2023 / 2024

Esercitazione 8:
Realizzazione e Misura di un amplificatore a BJT - 2023 / 2024

Esercitazione 7 e 8:
Relazione su progetto, Simulazioni e Misure di un Amplificatore con BJT- 2023 / 2024

Esercitazione 9:
Realizzazione di un generatore di Rumore - 2023 / 2024

Schema Rumore - Esercitazione di Laboratorio - 2023 / 2024

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 2° Semestre 2022 - 2023.

Esercitazione 6:
Foglio dei componenti del Filtro del 1° e 2° stadio - 2023 / 2024

Esercitazione 6:
Esempio di montaggio del Filtro del 1° e 2° stadio - 2023 / 2024

Esercitazione 9:
Schema Elettrico Circuito Rumore Elettronico - 2023 / 2024

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
Diodo	1N4148 Fast Switching Diodes	0,2A 75V
Led	High Intensity LED: Red, Yellow, Green, Pure green	da 5mm
Transistor	2N2222 High Speed Switches NPN Transistor	1A 40V
Transistor	BC547B NPN General Purpose Amplifier	0.5A 45V
Transistore	BDX33C NPN Complementary Silicon Power Darlington	10A 100V
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line
4 OpAmp	TL084 General Purpose J-FET Quad Operational Amplifier	14PIN Dual in Line

Gli argomenti trattati al 1° Semestre 2023 - 2024 ( in Laboratorio ) ELETTRONICA II A sono:

ESERCITAZIONE 1:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Simulatore Analogico qucs: cenni storici e funzionamento, disegno dello schema elettrico,
differenze tra le simulazioni, impostazione delle simulazioni e visualizzazione dei risultati.

ESERCITAZIONE 2:
Progettazione di un Amplificatore Retroazionato.

ESERCITAZIONE 3:
Misura delle NON Idealità dell’OpAmp UA741
(non-idealità statiche e non-idealità dinamiche)
Ripasso della strumentazione disponibile sui banchi:
alimentatore, multimetro digitale, generatore di funzioni ed oscilloscopio digitale
Riconoscere i componenti: resistori, trimmer, potenziometri, op-amp...
Montare semplici prototipi su Breadbord (basetta bianca, senza saldatura)
OpAmp UA741: Correnti di polarizzazione, Tensioni e Correnti di Offset, Slew Rate, Prodotto Banda-Guadagno, datasheet, package e piedinatura
Accenno: Amplificatori Operazionali Commerciali.

Queste sono le SLIDE del Prof. Andrea Mazzanti / Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2023 - 2024.

Esercitazione 1:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Installazione ed utilizzo del simulatore QUCS - 2023 / 2024

Esercitazione 2:
Progetto di un Amplificatore Retroazionato - 2023 / 2024

Power Point - Relazione del Laboratorio 2:
Progetto di un Amplificatore Retroazionato - 2023 / 2024

Esercitazione 3:

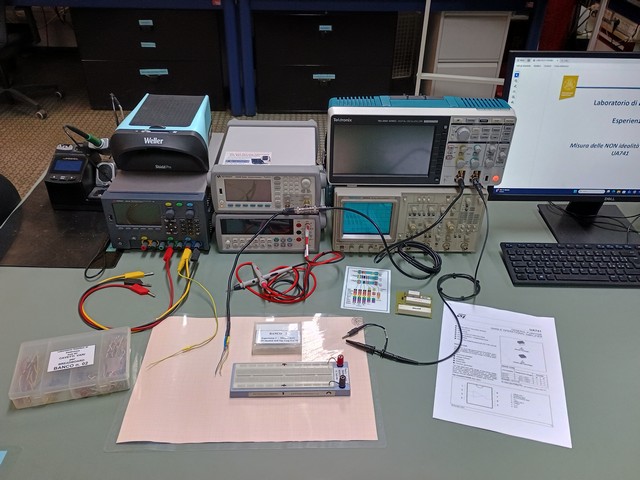

Misura delle NON Idealità dell’OpAmp UA741 - 2023 / 2024

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2023 - 2024.

Organizzazione Laboratorio Didattico di Elettronica - Aula B3

Esercitazione 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Installazione ed utilizzo del simulatore QUCS - 2022 / 2023

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line

Gli argomenti trattati al 2° Semestre 2022-2023 (in Laboratorio) ELETTRONICA II B sono:

ESERCITAZIONE 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Simulatore Analogico qucs: cenni storici e funzionamento, disegno dello schema elettrico,
differenze tra le simulazioni, impostazione delle simulazioni e visualizzazione dei risultati.

ESERCITAZIONE 3:
Amplificatori Operazionali CMOS:
Progettazione assistita dal calcolatore di un Amplificatore Operazionale CMOS due stadi.
Caratteristiche tensione-corrente dei MOSFET e parametri dei modelli.
Definizione degli obiettivi di progetto.
Disegno del circuito e dimensionamento dei transistori.
Simulazioni delle principali caratteristiche.

ESERCITAZIONE 4:
Amplificatori Operazionali CMOS:
Progettazione assistita dal calcolatore di un Amplificatore Operazionale CMOS Folded Cascode.
Definizione degli obiettivi di progetto.
Disegno del circuito e dimensionamento dei transistori.
Simulazioni delle principali caratteristiche.

ESERCITAZIONE 5:
Simulazione e costruzione di FILTRI.
Filtri: Attivi RC e CR di vari ordini, HP BP e LP, Salley Key, Bridged T, Butterworth, Chebyshev, Rauch ...

ESERCITAZIONE 6:
Progetto di un amplificatore con BJT
Progetto preliminare e verifica del funzionamento con simulazioni qucs.

ESERCITAZIONE 7 - 1a parte:
ESERCITAZIONE 7 - 2a parte:
Realizzazione e Misura di un amplificatore a BJT
Montaggio del circuito con saldatura dei componenti
Verifica sperimentale del punto di lavoro dei transistor e della funzione di trasferimento
Caratterizzazione della distorsione armonica
Riconoscere i componenti: BJT, diodi e condensatori.
Verificare con il multimetro il punto di lavoro dei transistors.
Confrontare i risultati misurati con le simulazioni qucs.
Stimare sperimentalmente b del transistor Q1
Utilizzando l’oscill’oscopio e il generatore di funzioni, costruire per punti i diagrammi di Bode del Modulo e della Fase della funzione di trasferimento
Misura della Distorsione Armonica FFT.

ESERCITAZIONE 8:
RUMORE:
Manifestazioni del rumore elettronico
Sorgenti di rumore in Diodi, BJTs, MOSFETs
Realizzazione di un generatore di Rumore
Schema elettrico del circuito Rumore

ESERCITAZIONE 9:
OSCILLATORI:
Generatore di forme d’onda
Oscillatore a ponte di Wien
Wireless electricity
Trasmettitore FM

Queste sono le SLIDE del Prof. Danilo Manstretta e del Prof. Andrea Mazzanti
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II B al 2° Semestre 2022 - 2023.

Esercitazione 3:
Amplificatori Operazionali CMOS - 2022 / 2023

Esercitazione 3:
Dimensionamento MOSFET 2stadi_nom - 2022 / 2023

Esercitazione 3:
Dimensionamento MOSFET 2stadi_redesign - 2022 / 2023

Esercitazione 4:
Progettazione di un OpAmp Folded Cascode che rispetti le specifiche di progetto - 2022 / 2023

Esercitazione 4:
Dimensionamento MOSFET Folded Cascode - 2022 / 2023

Esercitazione 4:
PPTX - Relazione sull'attività di Laboratorio - OpAmp CMOS Folded Cascode - 2022 / 2023

Esercitazione 5:
Progettazione di Filtro del 1° e 2° stadio - 2022 / 2023

Esercitazione 6:
Progetto e simulazione di un amplificatore con BJT - 2022 / 2023

Esercitazione 7:
Realizzazione e Misura di un amplificatore a BJT - 2022 / 2023

Esercitazione 6 e 7:
Relazione su progetto, Simulazioni e Misure di un Amplificatore con BJT- 2022 / 2023

Esercitazione 8:
Realizzazione di un generatore di Rumore - 2022 / 2023

Schema Rumore - Esercitazione di Laboratorio - 2022 / 2023

Esercitazione 9:
Esercitazione di Laboratorio Oscillatori
(generatore di forme d’onda, oscillatore a ponte di Wien, wireless electricity e
trasmettitore FM) - 2022 / 2023

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 2° Semestre 2022 - 2023.

Esercitazione 5:
Foglio dei componenti del Filtro del 1° e 2° stadio - 2022 / 2023

Esercitazione 5:
Esempio di montaggio del Filtro del 1° e 2° stadio - 2022 / 2023

Esercitazione 8:
Schema Elettrico Circuito Rumore Elettronico - 2022 / 2023

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
Diodo	1N4148 Fast Switching Diodes	0,2A 75V
Led	High Intensity LED: Red, Yellow, Green, Pure green	da 5mm
Transistor	2N2222 High Speed Switches NPN Transistor	1A 40V
Transistor	BC547B NPN General Purpose Amplifier	0.5A 45V
Transistore	BDX33C NPN Complementary Silicon Power Darlington	10A 100V
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line
4 OpAmp	TL084 General Purpose J-FET Quad Operational Amplifier	14PIN Dual in Line

Gli argomenti trattati al 1° Semestre 2022 - 2023 ( in Laboratorio ) ELETTRONICA II A sono:

ESERCITAZIONE 1:

Misura delle NON Idealità dell’OpAmp UA741
(non-idealità statiche e non-idealità dinamiche)
Ripasso della strumentazione disponibile sui banchi:
alimentatore, multimetro digitale, generatore di funzioni ed oscilloscopio digitale
Riconoscere i componenti: resistori, trimmer, potenziometri, op-amp...
Montare semplici prototipi su Breadbord (basetta bianca, senza saldatura)
OpAmp UA741: Correnti di polarizzazione, Tensioni e Correnti di Offset, Slew Rate, Prodotto Banda-Guadagno, datasheet, package e piedinatura
Accenno: Amplificatori Operazionali Commerciali.

Queste sono le SLIDE del Prof. Andrea Mazzanti / Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2022 - 2023.

Esercitazione 1:
Misura delle NON Idealità dell’OpAmp UA741 - 2022 / 2023

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2022 - 2023.

Organizzazione Laboratorio Didattico di Elettronica - Aula B3

Esercitazione 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Installazione ed utilizzo del simulatore QUCS - 2021 / 2022

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line

Gli argomenti trattati al 2° Semestre 2021-2022 (in Laboratorio) ELETTRONICA II B sono:

ESERCITAZIONE 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Simulatore Analogico qucs: cenni storici e funzionamento, disegno dello schema elettrico, differenze tra le simulazioni, impostazione delle simulazioni e visualizzazione dei risultati.

ESERCITAZIONE 3:
Progetto di un amplificatore con BJT
Progetto preliminare e verifica del funzionamento con simulazioni qucs.

ESERCITAZIONE 4 - 1a parte:
ESERCITAZIONE 4 - 2a parte:
Realizzazione e Misura di un amplificatore a BJT
Montaggio del circuito con saldatura dei componenti
Verifica sperimentale del punto di lavoro dei transistor e della funzione di trasferimento
Caratterizzazione della distorsione armonica
Riconoscere i componenti: BJT, diodi e condensatori.
Verificare con il multimetro il punto di lavoro dei transistors.
Confrontare i risultati misurati con le simulazioni qucs.
Stimare sperimentalmente b del transistor Q1
Utilizzando l’oscill’oscopio e il generatore di funzioni, costruire per punti i diagrammi di Bode del Modulo e della Fase della funzione di trasferimento
Misura della Distorsione Armonica FFT.

ESERCITAZIONE 5:
Amplificatori Operazionali CMOS:
Progettazione assistita dal calcolatore di un Amplificatore Operazionale CMOS due stadi.
Caratteristiche tensione-corrente dei MOSFET e parametri dei modelli.
Definizione degli obiettivi di progetto.
Disegno del circuito e dimensionamento dei transistori.
Simulazioni delle principali caratteristiche.

ESERCITAZIONE 6:
Amplificatori Operazionali CMOS:
Progettazione assistita dal calcolatore di un Amplificatore Operazionale CMOS Folded Cascode.
Definizione degli obiettivi di progetto.
Disegno del circuito e dimensionamento dei transistori.
Simulazioni delle principali caratteristiche.

SCHEMA Relazione sull'attività di Laboratorio

Queste sono le SLIDE del Prof. Andrea Mazzanti e del Prof. Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II B al 2° Semestre 2021 - 2022.

Esercitazione 3:
Progetto e simulazione di un amplificatore con BJT - 2021 / 2022

Esercitazione 4:
Realizzazione e Misura di un amplificatore a BJT - 2021 / 2022

Esercitazione 5:
Amplificatori Operazionali CMOS - 2021 / 2022

Esercitazione 6:
Progettazione di un OpAmp Folded Cascode che rispetti le specifiche di progetto - 2021 / 2022

Esercitazione 6:
SCHEMA Relazione sull'attività di Laboratorio - 2021 / 2022

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 2° Semestre 2021 - 2022.

Esercitazione 7:
Progettazione di Filtro del 1° e 2° stadio - 2021 / 2022

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
Diodo	1N4148 Fast Switching Diodes	0,2A 75V
Led	High Intensity LED: Red, Yellow, Green, Pure green	da 5mm
Transistor	2N2222 High Speed Switches NPN Transistor	1A 40V

Gli argomenti trattati al 1° Semestre 2021 - 2022 ( in Laboratorio ) ELETTRONICA II A sono:

ESERCITAZIONE 1:

Misura delle NON Idealità dell’OpAmp UA741
(non-idealità statiche e non-idealità dinamiche)
Ripasso della strumentazione disponibile sui banchi:
alimentatore, multimetro digitale, generatore di funzioni ed oscilloscopio digitale
Riconoscere i componenti: resistori, trimmer, potenziometri, op-amp...
Montare semplici prototipi su Breadbord (basetta bianca, senza saldatura)
OpAmp UA741: Correnti di polarizzazione, Tensioni e Correnti di Offset, Slew Rate, Prodotto Banda-Guadagno, datasheet, package e piedinatura
Accenno: Amplificatori Operazionali Commerciali.

Queste sono le SLIDE del Prof. Andrea Mazzanti / Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2021 - 2022.

Esercitazione 1:
Misura delle NON Idealità dell’OpAmp UA741 - 2020 / 2021

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2021 - 2022.

Organizzazione Laboratorio Didattico di Elettronica - Aula B3

Esercitazione 3:
Progetto di un amplificatore con BJT - 2020 / 2021

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line

Gli argomenti trattati al 2° Semestre 2020-2021 (in Laboratorio) ELETTRONICA II B sono:

ESERCITAZIONE 3:
Progetto di un amplificatore con BJT
Progetto preliminare e verifica del funzionamento con simulazioni PSpice.

ESERCITAZIONE 4 - 1a parte:
ESERCITAZIONE 4 - 2a parte:
Realizzazione e Misura di un amplificatore a BJT
Montaggio del circuito con saldatura dei componenti
Verifica sperimentale del punto di lavoro dei transistor e della funzione di trasferimento
Caratterizzazione della distorsione armonica
Riconoscere i componenti: BJT, diodi e condensatori.
Verificare con il multimetro il punto di lavoro dei transistors. Confrontare i risultati misurati con le simulazioni SPice
Stimare sperimentalmente b del transistor Q1
Utilizzando l’oscill’oscopio e il generatore di funzioni, costruire per punti i diagrammi di Bode del Modulo e della Fase della funzione di trasferimento
Misura della Distorsione Armonica FFT.

Queste sono le SLIDE del Prof. Andrea Mazzanti
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II B al 2° Semestre 2020 - 2021.

Esercitazione 4:
Realizzazione e Misura di un amplificatore a BJT - 2020 / 2021

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 2° Semestre 2020 - 2021.

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
Diodo	1N4148 Fast Switching Diodes	0,2A 75V
Led	High Intensity LED: Red, Yellow, Green, Pure green	da 5mm
Transistor	2N2222 High Speed Switches NPN Transistor	1A 40V

Gli argomenti trattati al 1° Semestre 2020 - 2021 ( in Laboratorio ) ELETTRONICA II A sono:

ESERCITAZIONE 1 - lunedì 23 novembre 2020:

Misura delle NON Idealità dell’OpAmp UA741
(non-idealità statiche e non-idealità dinamiche)
Ripasso della strumentazione disponibile sui banchi:
alimentatore, multimetro digitale, generatore di funzioni ed oscilloscopio digitale
Riconoscere i componenti: resistori, trimmer, potenziometri, op-amp...
Montare semplici prototipi su Breadbord (basetta bianca, senza saldatura)
OpAmp UA741: Correnti di polarizzazione, Tensioni e Correnti di Offset, Slew Rate, Prodotto Banda-Guadagno, datasheet, package e piedinatura
Accenno: Amplificatori Operazionali Commerciali.

Queste sono le SLIDE del Prof. Andrea Mazzanti / Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2020 - 2021.

Esercitazione 1:
Misura delle NON Idealità dell’OpAmp UA741 - 2020 / 2021

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2020 - 2021.

Organizzazione Laboratorio Didattico di Elettronica - Aula B3

Esercitazione 3:
Progetto di un amplificatore con BJT - 2019 / 2020

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line

Gli argomenti trattati al 2° Semestre 2019-2020 (in Laboratorio) ELETTRONICA II B sono:

ESERCITAZIONE 3:
Progetto di un amplificatore con BJT
Progetto preliminare e verifica del funzionamento con simulazioni PSpice.

ESERCITAZIONE 4 - 1a parte:
ESERCITAZIONE 4 - 2a parte:
Realizzazione e Misura di un amplificatore a BJT
Montaggio del circuito con saldatura dei componenti
Verifica sperimentale del punto di lavoro dei transistor e della funzione di trasferimento
Caratterizzazione della distorsione armonica
Riconoscere i componenti: BJT, diodi e condensatori.
Verificare con il multimetro il punto di lavoro dei transistors. Confrontare i risultati misurati con le simulazioni SPice
Stimare sperimentalmente b del transistor Q1
Utilizzando l’oscill’oscopio e il generatore di funzioni, costruire per punti i diagrammi di Bode del Modulo e della Fase della funzione di trasferimento
Misura della Distorsione Armonica FFT.

ESERCITAZIONE 5:
RUMORE:
Manifestazioni del rumore elettronico
Sorgenti di rumore in Diodi, BJTs, MOSFETs
Realizzazione di un generatore di Rumore
Schema elettrico del circuito Rumore

ESERCITAZIONE 6:
OSCILLATORI:
Generatore di forme d’onda
Oscillatore a ponte di Wien
Wireless electricity
Trasmettitore FM

Queste sono le SLIDE del Prof. Andrea Mazzanti
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II B al 2° Semestre 2019 - 2020.

Esercitazione 4:
Realizzazione e Misura di un amplificatore a BJT - 2019 / 2020

Esercitazione 5:
Lezioni di Rumore - 1a parte teoria - 2019 / 2020

Lezioni di Rumore - 2a parte teoria - 2019 / 2020

Lezioni di Rumore - Esercitazione di Laboratorio - 2019 / 2020

Schema Rumore - Esercitazione di Laboratorio - 2019 / 2020

Esercitazione 6:
Schemi Oscillatori - Esercitazione di Laboratorio Oscillatori - 2019 / 2020

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 2° Semestre 2019 - 2020.

Tipo	Sigla e DATASHEET componente	Caratteristiche
Resistore	Codice Colore dei Resistori	Codice Colore
Diodo	1N4148 Fast Switching Diodes	0,2A 75V
Led	High Intensity LED: Red, Yellow, Green, Pure green	da 5mm
Transistor	2N2222 High Speed Switches NPN Transistor	1A 40V
1 OpAmp	UA741 General Purpose Single Operational Amplifier	8PIN Dual in Line
4 OpAmp	TL084 General Purpose J-FET Quad Operational Amplifier	14PIN Dual in Line

Gli argomenti trattati al 1° Semestre 2019 - 2020 ( in Laboratorio ) ELETTRONICA II A sono:

ESERCITAZIONE 1 (lunedì 18 novembre 2019) :
Misura delle NON Idealità dell’OpAmp UA741
(non-idealità statiche e non-idealità dinamiche)
Ripasso della strumentazione disponibile sui banchi:
alimentatore, multimetro digitale, generatore di funzioni ed oscilloscopio digitale
Riconoscere i componenti: resistori, trimmer, potenziometri, op-amp...
Montare semplici prototipi su Breadbord (basetta bianca, senza saldatura)
OpAmp UA741: Correnti di polarizzazione, Tensioni e Correnti di Offset, Slew Rate, Prodotto Banda-Guadagno, datasheet, package e piedinatura
Accenno: Amplificatori Operazionali Commerciali.

ESERCITAZIONE 2 (lunedì 25 novembre 2019) :
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Simulatore Analogico PSpice: cenni storici e funzionamento, disegno dello schema elettrico, differenze tra le simulazioni, impostazione delle simulazioni e visualizzazione dei risultati

Queste sono le SLIDE del Prof. Andrea Mazzanti / Danilo Manstretta
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2019 - 2020.

Esercitazione 1:
Misura delle NON Idealità dell’OpAmp UA741 - 2019 / 2020

Esercitazione 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici - 2019 / 2020

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II A al 1° Semestre 2019 - 2020.

Organizzazione Laboratorio Didattico di Elettronica Circuitale - Aula B3

Lezioni di Rumore - 1a parte teoria - 2018 / 2019

ATTENZIONE IMPORTANTE:
consultate spesso il Sito del corso
ELETTRONICA II

KIRO: elearning2.unipv.it/ingegneria/course

e-mail - Prof. Rinaldo Castello
rinaldo.castello@unipv.it

e-mail - Prof. Danilo Manstretta
danilo.manstretta@unipv.it

e-mail - Prof. Andrea Mazzanti
andrea.mazzanti@unipv.it

Gli argomenti trattati al 2° Semestre 2018-2019 ( in Laboratorio ) sono:
Rumore - Oscillatori
Generatori di funzione: onde quadre, triangolari e sinusoidali
Filtri: Attivi RC e CR di vari ordini, HP BP e LP, Salley Key, Bridged T, Butterworth, Chebyshev ...
Stadi di uscita ...
LABWIEW

Queste sono le SLIDE del Prof. Andrea Mazzanti sul "RUMORE..."
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al secondo semestre.

Lezioni di Rumore - 2a parte teoria - 2018 / 2019

Lezioni di Rumore - Esercitazione di Laboratorio - 2018 / 2019

Schema Rumore - Esercitazione di Laboratorio - 2018 / 2019

Queste sono le SLIDE del Prof. Andrea Mazzanti degli "OSCILLATORI"
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al secondo semestre.

Schemi Oscillatori - Esercitazione di Laboratorio Oscillatori - 2018 / 2019

Queste sono le SLIDE del Prof. Danilo Manstretta "LABORATORIO DI FILTRI"
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al secondo semestre.

Laboratorio di Filtri - 2018 / 2019

LABWIEV Slides for the laboratory classes Prof. Lodovico Ratti

Data Acquisition Systems and the NI LabVIEW environment - 2018 / 2019

Instrumentation for the data acquisition laboratory - 2018 / 2019

Data acquistion from a temperature sensor - 2018 / 2019

Data acquisition from a photodiode - 2018 / 2019

Programming a binary weighted resistor digital to analog converter - 2018 / 2019

Measuring the common emitter current gain ß in a bipolar junction transistor - 2018 / 2019

Suggerimenti per la stesura della relazione - 2018 / 2019

Tipo	Sigla e DATASHEET componente	Caratteristiche
1 OpAmp	TL081 General Purpose J-FET Single OpAmp	8PIN Dual in Line
Termistor	KE164	NTC
Photodiodes	VTB8440B	Photodiodes
Transistor	BC239 Switching & Amplifier NPN	0,1A 30V
Transistor	BC318 General Purpose Audio Amplifier NPN	0,15A 50V
Transistor	BC328 Amplifier Transistors PNP	0,8A 30V
Transistor	BC550 Switching NPN	0,1A 50V
Transistor	BC557 Small Signal Transistors PNP	0,1A 50V
Transistor	BC640 Switching PNP	1A 100V

Gli argomenti trattati al 1° Semestre 2018-2019 ( in Laboratorio ) sono:
ESERCITAZIONE 1:
Misura delle NON Idealità dell’OpAmp UA741
( non-idealità statiche e non-idealità dinamiche )
Ripasso della strumentazione disponibile sui banchi:
alimentatore, multimetro digitale, generatore di funzioni ed oscilloscopio digitale
Riconoscere i componenti: resistori, trimmer, potenziometri, op-amp...
Montare semplici prototipi su Breadbord ( basetta bianca, senza saldatura )
OpAmp UA741: Correnti di polarizzazione, Tensioni e Correnti di Offset, Slew Rate, Prodotto Banda-Guadagno, datasheet, package e piedinatura
Accenno: Amplificatori Operazionali Commerciali
ESERCITAZIONE 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici
Simulatore Analogico PSpice: cenni storici e funzionamento, disegno dello schema elettrico, differenze tra le simulazioni, impostazione delle simulazioni e visualizzazione dei risultati
ESERCITAZIONE 3:
Progetto di un amplificatore con BJT
Progetto preliminare e verifica del funzionamento con simulazioni PSpice
ESERCITAZIONE 4:
Realizzazione e Misura di un amplificatore a BJT
Montaggio del circuito con saldatura dei componenti
Verifica sperimentale del punto di lavoro dei transistor e della funzione di trasferimento
Caratterizzazione della distorsione armonica
Riconoscere i componenti: BJT, diodi e condensatori.
Verificare con il multimetro il punto di lavoro dei transistors. Confrontare i risultati misurati con le simulazioni SPice
Stimare sperimentalmente b del transistor Q1
Utilizzando l’oscill’oscopio e il generatore di funzioni, costruire per punti i diagrammi di Bode del Modulo e della Fase della funzione di trasferimento
Misura della Distorsione Armonica FFT
ESERCITAZIONE 5:
Amplificatore a BJT con feedback corrente-parallelo ( shunt - shunt )
Realizzazione di una rete di retroazione su amplificatore invertente a BJT
Analisi dell’amplificatore e confronto dei risultati con simulazioni e misure
ESERCITAZIONE 6:
Coppia differenziale con transistors BJT
Simulazione e caratterizzazione sperimentale di una coppia differenziale con transistors BJT
Disegnare in PSpice l’amplificatore differenziale
Simulazione di Vin-Vout
Simulazione di V1, V2 in transitorio
Verificare sperimentalmente quanto osservato con simulazioni PSpice
Curva statica Vin-Vout e Segnali sinusoidali in uscita

Queste sono le SLIDE del Prof. Andrea Mazzanti
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 1° Semestre 2018 - 2019.

Esercitazione 1:
Misura delle NON Idealità dell’OpAmp UA741 - 2018 / 2019

Esercitazione 2:
Introduzione alla Simulazione di Circuiti Elettronici Analogici - 2018 / 2019

Esercitazione 3:
Progetto di un amplificatore con BJT - 2018 / 2019

Esercitazione 4:
Realizzazione e Misura di un amplificatore a BJT - 2018 / 2019

Esercitazione 5:
Amplificatore a BJT con feedback corrente-parallelo ( shunt - shunt ) - 2018 / 2019

Esercitazione 5:
Coppia differenziale con transistors BJT - 2018 / 2019

Queste sono le SLIDE di Silvia Roncelli
che vengono proiettate in Laboratorio durante le
Esercitazioni di Elettronica II al 1° Semestre 2018-2019.

Organizzazione Laboratorio Didattico di Elettronica Circuitale - Aula B3

Alimentatore: Tektronix PS283

Multimetro Digitale: Keithley 197A

Breadboard Bianca
